油面計、オイルゲージ

油面計 ESC型 スクリーン印刷型 アクリル製油面計

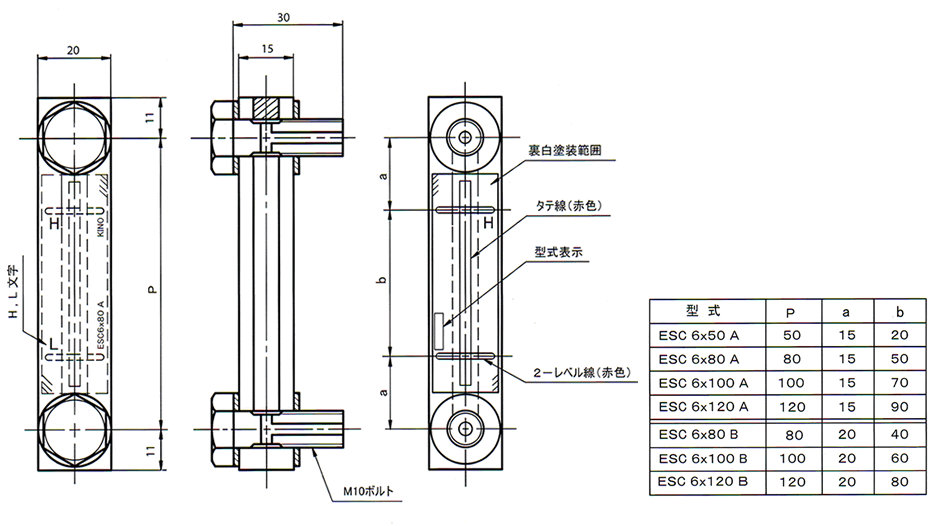

油面計 ESC型 スクリーン印刷型 アクリル製油面計 標準寸法表

取り扱い方法等
  1. レベル線,タテ線,文字,型式,裏白は取付け裏面にスクリーン印刷されています。
  2. 材質がアクリル製のため耐熱・耐圧は耐熱は80℃以下(但し常圧時の場合)、耐圧は1MPa以下(但し常温時の場合)
  3. ボルトの締付けトルクは使用時の温度・圧力等を考慮して適宜決めて下さい。(必要以上のトルクの掛けすぎは変形・破損の原因となります)
  4. 取付け面は平滑にして下さい。
  5. 取付けネジ穴ピッチは正確に加工して下さい。
  6. ネジ穴は取付け面に垂直に加工して下さい。
  7. 取付け面は油面計の幅(a寸法より大きくして下さい)
  8. ガスケットはノンアスベスト材を使用してます。
  9. アクリルが浸されるような液体には使用しないで下さい。
  10. 標準品以外の御注文も製作致します。レベル線,文字,数字,裏白塗装,フロー卜入り等製作いたします。
  11. 仕様は予告なく変更する場合があります。
